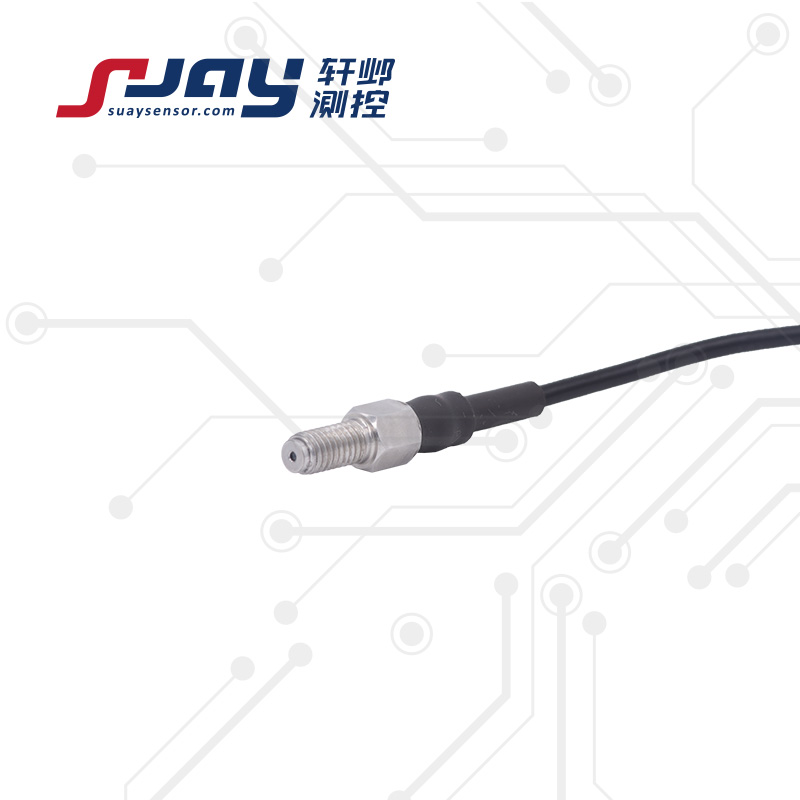

SUAY51微型壓力變送器/傳感器是采用MEMS技術集成微型固態硅力敏元件，不銹鋼封裝，產品外形尺寸有5mm，M6，M8，M10等，可定制。變送器采用分體式 結構，信號處理電路單獨封裝在鋁合金方盒內，輸出信號4-20mA，0-5V，RS485可選。傳感器具有優良的動態性能，小巧、流線、堅固、緊湊的外形結構。
水輪機及水下兵器試驗
生物醫學研究
流體力學及水工試驗
風洞試驗
飛行器及發動機試驗
生產制造
空氣動力學研究
設備配套
SUAY51微型壓力變送器/傳感器是采用MEMS技術集成微型固態硅力敏元件，一體式微型不銹鋼封裝，使其具有良好的動態性能，小巧、流線、堅固、緊湊的外形結構。該產品應用在空氣動力學研究、飛行器及發動機試驗、風洞試驗、流體力學及水工試驗、水輪機及水下兵器試驗、生物醫學、生產制造等領域中，出于對不改變被測流場或安放位置的影響，或同時有動態頻響要求的工況，可不失真的復現脈動流場的變化規律。本系列變送器采用分體式結構，傳感器封裝精巧，體積微小，且具有優良的動態性能，既解決了被測工況安放位置的限制，同時保證后續輸出信號的準確性。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
l 產品尺寸φ3、φ5、M6、M8、M10，可根據具體工況特殊設計
l 體積小巧，流線型外觀
l 分體式結構，可選標準電壓、電流、數字信號輸出，滿足多種工況要求
l 動態頻響高，上升沿陡峭
l 量程范圍寬，-100Kpa~0-10KPa...60MPa間任一量程
| 測量范圍 | -100KPa-0-10KPa...1MPa...60MPa | |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 | |
| 靜態精度① | ±0.1%FS ±0.15%FS ±0.25%FS ±0.5%FS | |
| 外形尺寸 | Φ5、M6、M8、M10（可定制） | |
| 固有頻率 | 10KHz~1MHz | |
| 產品結構 | 變送器：分體式 | |
| 信號輸出/供電 | 4-20mA 0-5V 0-10V 1-5V | 12-30VDC（典型24VDC）/±15V DC |
| mV信號 | 恒壓源/恒流源 | |
| 數字信號輸出RS485 | 5VDC/5-16VDC/24VDC | |
| 工作溫度 | -40～85℃ 特殊可至125℃ | |
| 補償溫度 | -10～60℃ | |
| 貯存溫度 | -40～100℃ | |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 | |
| 零點溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 過載能力 | 1.5-2倍滿量程壓力 | |
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） | |
| 抗振動性 | 10g， <2KHz， | |
| 抗沖擊性 | 50~100 g， 10mS | |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限小） | |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） | |
| 絕緣電阻 | 200M?，100VDC | |
| 電氣連接 | 接插件或直出電纜2m | |
| 接口及殼體材料 | 304/316L不銹鋼 | |
| 外殼防護 | IP65（插頭型） IP67（電纜型） | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 產品重量 | 傳感器約20-30克，變送器約200克 | |
注：①包含非線性、遲滯和重復性
| 型號 | 量程 | 精度 | 輸出 | 外形尺寸 | 電氣連接 | 特定參數 |
| SUAY51 | -100KPa~0 ...10KPa ...60MPa 量程可選 | 4:±0.1%FS 3:±0.15%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V9:mV信號 D:RS485 V0:定制 | C1:Φ5 C2:M6 C3:M8C4:M10 C5:M5 C0:定制 注：傳感器出線 3.5mm四芯屏蔽線， 長度根據客戶要求 .其它線纜可定制 | N1:直出2米 | E:本安防爆 W1:0-1~3KHz W2:0-20Khz W3:0-200KHz |
| SUAY51.2.V1.C3.N1.W2.E | ||||||
1. 被測介質應與產品接觸的材料相兼容。
2. 選型附加功能代號“E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
